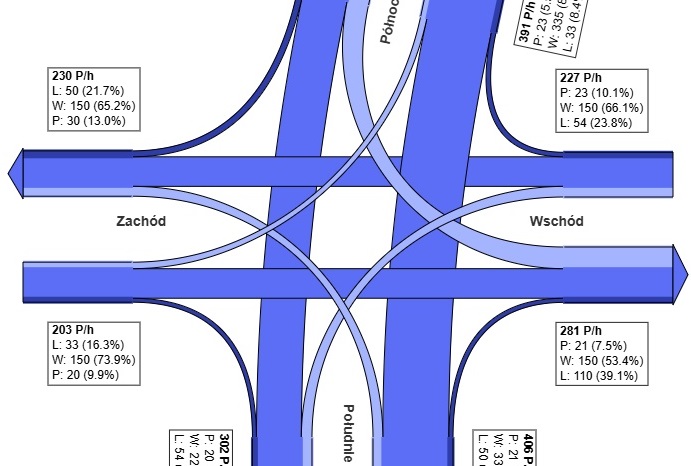

Kartogram ruchu to graficzna prezentacja wyników pomiarów natężenia ruchu drogowego na skrzyżowaniu lub odcinku drogi. Najczęściej przedstawia on liczbę pojazdów poruszających się w poszczególnych relacjach: na wprost, w lewo i w prawo.
Kartogram wykonywany jest na podstawie pomiarów terenowych prowadzonych w określonych przedziałach czasowych, najczęściej w godzinach szczytu porannego lub szczytu popołudniowego.
Do czego wykorzystuje się kartogram ruchu?
Kartogramy ruchu są wykorzystywane m.in. w: projektowaniu organizacji ruchu, projektowaniu sygnalizacji świetlnej, analizach przepustowości skrzyżowań, projektach przebudowy skrzyżowań, opracowaniach transportowych czy audytach bezpieczeństwa ruchu drogowego. Stanowią one podstawę do dalszych analiz inżynierskich.
Jak wykonać kartogram ruchu?
Proces przygotowania kartogramu ruchu składa się z kilku etapów.
Pierwszym krokiem jest wykonanie pomiarów natężenia ruchu na skrzyżowaniu. Pomiar może być wykonany ręcznie, automatycznie lub z wykorzystaniem nagrań wideo. Najczęściej analizuje się relacje skrętne dla każdego wlotu skrzyżowania.
Drugim jest opracowanie danych pomiarowych. Po zakończeniu pomiarów dane należy uporządkować i przypisać do odpowiednich relacji ruchu. Na tym etapie często wykonywane są zestawienia tabelaryczne.
Ostatnim krokiem jest samo przygotowanie kartogramu czyli przygotowanie graficznej prezentacji danych w postaci kartogramu ruchu. Można to zrobić:, w programach CAD, w oprogramowaniu do analiz ruchu lub w dedykowanych narzędziach online, takich jak ten
kartogram ruchu TraFlo. Nowoczesne narzędzia pozwalają znacząco przyspieszyć ten proces i ograniczyć liczbę błędów.
Dlaczego warto korzystać z TraFlo, generatora kartogramów ruchu?
Ręczne przygotowywanie kartogramów jest czasochłonne i podatne na błędy. Generator kartogramów ruchu umożliwia szybkie wprowadzanie danych, automatyczne generowanie schematu, łatwą edycję wartości i czytelny eksport.
Dzięki temu można znacząco skrócić czas przygotowania dokumentacji projektowej.
